上一篇解决了”能编出 bin”。这篇说两件互相绑定的事——怎么把 300×400 单色屏排满有用信息，以及 怎么让板子自己当 web server，浏览器直接看屏 / 改配置 / 听录音。

反射屏:不是墨水屏，但接近

板子上是 ST7305 反射式 LCD，4.2 寸、300×400、双稳态：

  • 无背光——靠环境光反射成像，桌面 / 户外都能看，黑暗里完全黑屏（这反而是优点，桌面摆件晚上不晃眼）
  • 类墨水屏观感，但刷新比 EPD 快得多（10ms vs 700ms）
  • 1-bit per pixel：要么黑要么白，没有灰阶

物理是竖屏 300×400，软件按 Waveshare 官方 landscape 公式映射成 400×300 横屏，GRAM 布局不变，15KB framebuffer 跑 MALLOC_CAP_DMA 直送 SPI DMA：

pub const WIDTH: u16 = 400;
pub const HEIGHT: u16 = 300;
pub const BUF_LEN: usize = (WIDTH as usize / 2) * (HEIGHT as usize / 4); // 15_000

信息密集仪表盘

400×300 不大，但 1-bit 单色屏密度可以拉满。主页 Dashboard 一屏塞了 12 项信息：

dashboard

布局思路：

  • 顶部 日期 + 星期 + 电源源（USB / Battery）一行带过
  • 中段大字钟 用 logisoso58 字体，几乎占半屏，一眼就是它
  • 温湿度大数字 + sparkline 60 点历史曲线（左温右湿），瞥一眼能看趋势
  • 底部进度条 APP 分区使用率 / SRAM / PSRAM 三条横条
  • 页脚 uptime + reset reason + IDF 版本 + WiFi RSSI + IP

按 BOOT 或 KEY 切到第二页 GitHub 页，从 GraphQL contributionsCalendar 拉真热力图：

github

热力图按真实 weekday 对齐（凌晨 1 点 commit 别画到错位的日子里），最近 28 天压缩成 4 列；右侧 28-day snapshot 是 commits / active days / streak / PR / unread notifications。下面一行 LATEST 事件 + 相对时间（“10m ago”）+ commit hash，再下面是未读列表。

整套 UI 用 embedded-graphics + u8g2-fonts 画，单色屏不需要抗锯齿/混合，绘制逻辑就是一堆 Rectangle::new().fill_solid() 和 Text::new()，~1300 行 ui/mod.rs 搞定两个页面 + 配网页 + splash 启屏。

板子自己当 web server

仪表盘搞完，发现一个痛点：调 UI 不可能凑过去看屏——尤其改字体大小、位置，每次烧完跑过去对一眼太低效。索性让板子自己起 HTTP server，把 framebuffer 推成图片，浏览器直接看。

graph LR A[屏渲染主循环] --> B[FrameBuffer 15KB] B --> C[ST7305 SPI DMA] B --> D[镜像到 SharedFb] D --> E["GET /screen.bmp"] E --> F[浏览器自刷新页] G[Settings 表单] --> H["POST /api/config"] H --> I[NVS 持久化] I --> J[SharedConfig RwLock] J --> A

实现就几十行：每次主循环 flush 完 framebuffer，把 15KB 字节 clone 到 Arc<Mutex<Vec<u8>>>；HTTP handler 读这块共享内存，编码成 1-bit BMP（带 14 字节文件头 + 12 字节 DIB 头 + 8 字节调色板）发出去。前端 HTML 内嵌一个 <img src=/screen.bmp> + setInterval 每秒 reload，肉眼看就是实时。

// GET /                → 自刷新 HTML 页(内嵌 <img src=/screen.bmp>)
// GET /screen.bmp      → 当前 framebuffer 编码为 1-bit BMP
// POST /next           → 翻页触发(等同按 KEY)
// GET /settings        → Tailwind 配置表单页
// GET /api/config      → 当前 RuntimeConfig(JSON,token 已脱敏)
// POST /api/config     → 更新字段,落 NVS
// GET /api/wifi        → 已保存 WiFi 凭据 SSID 列表
// POST /api/wifi       → 追加凭据 / 提升到 slot 0
// POST /api/reboot     → esp_restart()

/system.html:硬件状态面板

主页镜屏只看得到 1-bit 的 LCD 内容，但板子内部状态远比这丰富——堆 / PSRAM / Flash / 录音存储 / 传感器 / 电池 / 时钟源。再起一个 /system.html，全用 Tailwind + Iconify 写成卡片式：

system desktop

8 张卡：Identity / Memory / Flash / Storage / Sensors / Power / WiFi / Clock。每秒 fetch /api/system 拿最新 snapshot。SRAM / PSRAM / App 分区都有横向进度条，颜色按使用率梯度（红/橙/绿）。

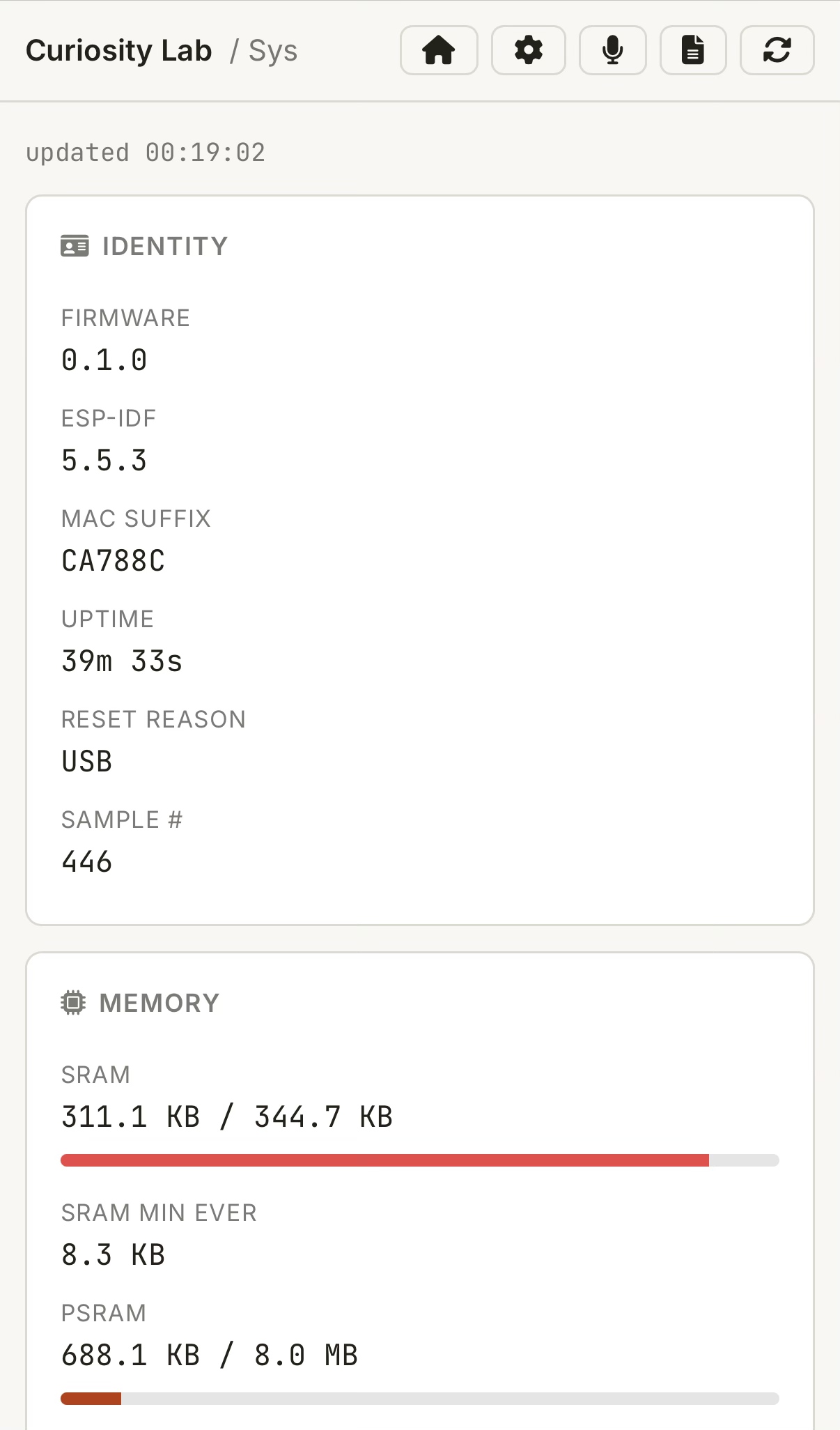

为啥要做手机端？因为板子放桌面摆件场景，懒得每次开 PC——掏手机扫 IP 直接看：


/settings:运行时改配置

刷固件麻烦，能在线改的全做成运行时配置。15 个字段都进 NVS：GitHub user / token、refresh 周期、时区偏移、传感器校准、splash 动画次数、自动翻页周期……加 WiFi 凭据 CRUD。

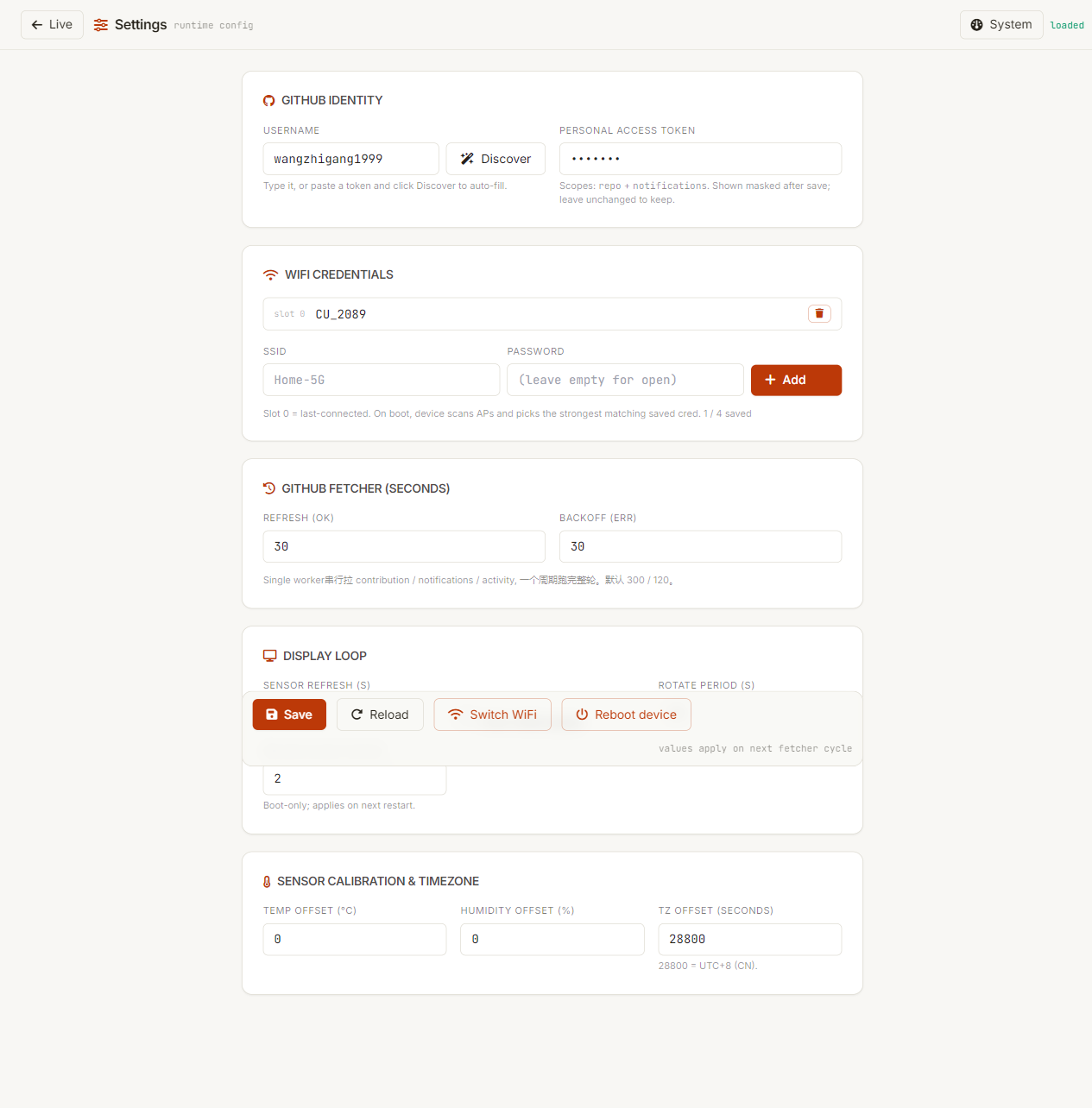

桌面版：

settings desktop

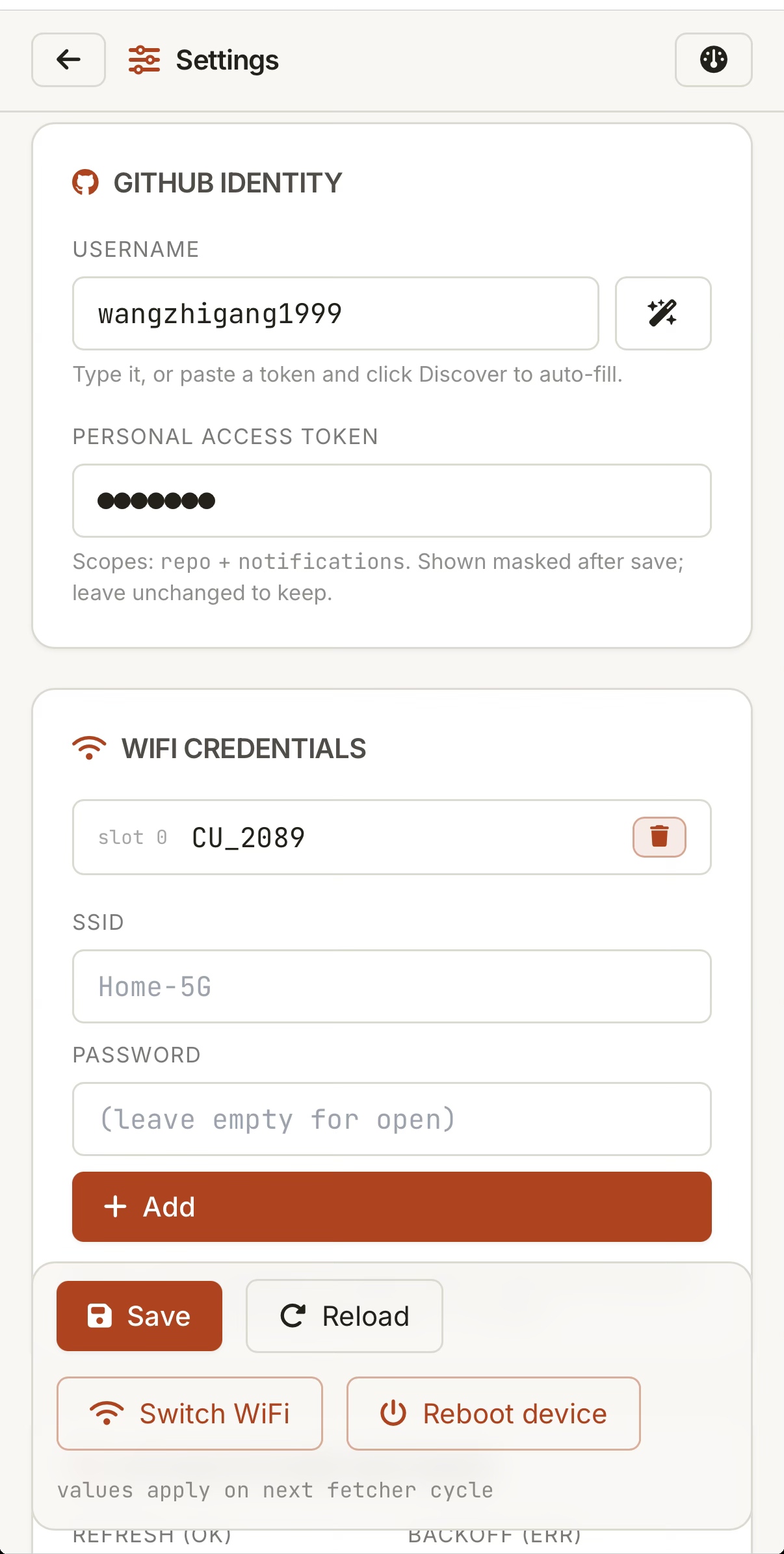

手机版：


GitHub token “Discover” 按钮是个小巧思——粘进去原始 token 点一下，板子自己请求 https://api.github.com/user 反查 username 自动填表。

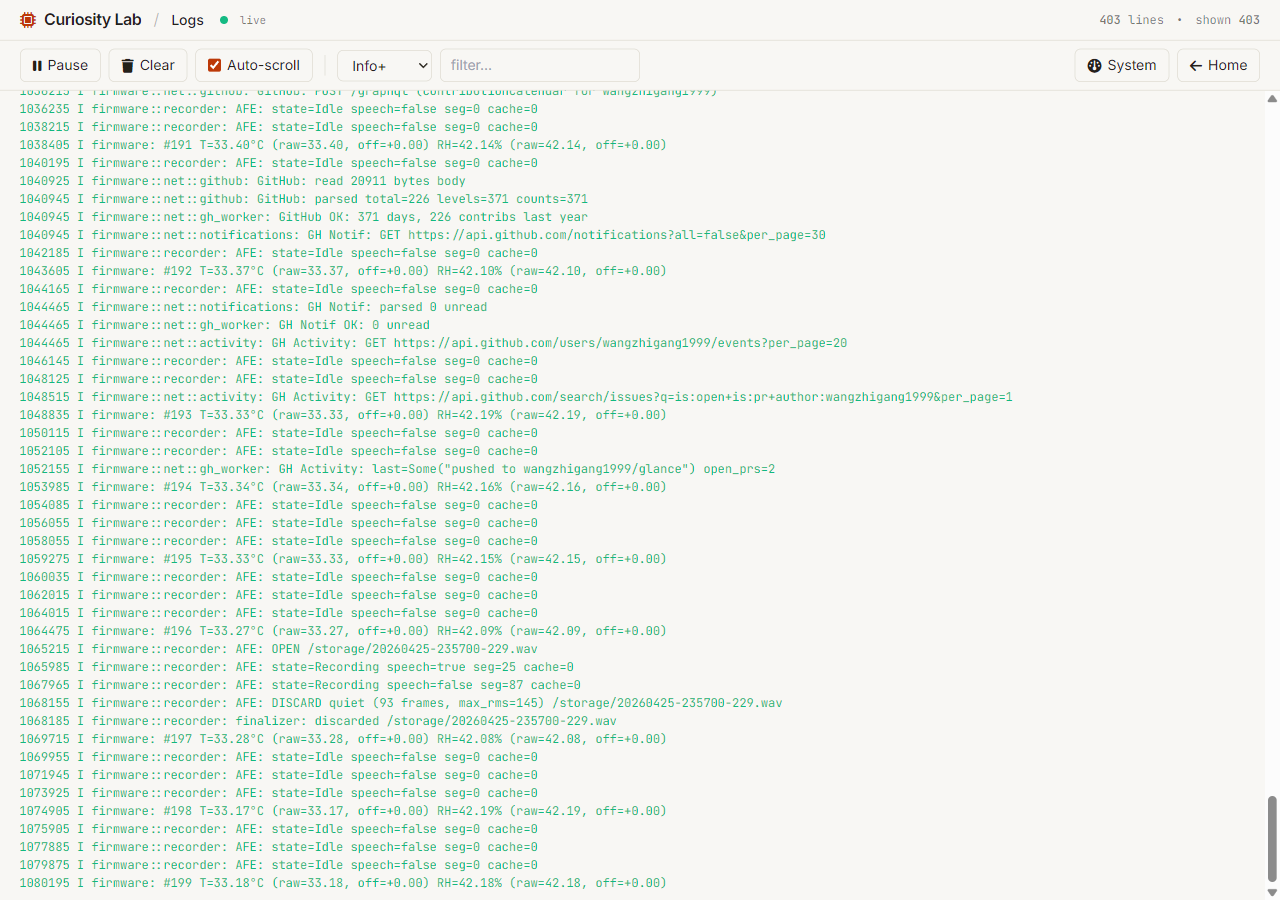

/logs:实时日志流

调错最实用的页。log_sink 把 log crate 的所有输出 hook 进一个环形 buffer，HTTP 端用 SSE 推过来：

logs

不用插 USB、不用开 espflash monitor，浏览器开着就行。手机也能看，半夜电池没电关机为啥能 grep 一下。

SoftAP + HTTP 配网:把 BLE 砍了

最初版本是 BLE 配网——esp-idf-svc 有现成的 BleProvisioner，跑通了，但发现两个问题：

  1. BLE 栈占内部 SRAM ~30KB，开了之后 heap_min_ever 直接逼 10KB
  2. 手机端要装专门 App（ESP BLE Provisioning），用户体验劝退

改成 SoftAP + HTTP 门户：板子开 CuriosityLab-Setup（open，无密码），手机连上浏览器打开 192.168.4.1 填表单，提交后切 STA。整个 BLE 栈砍掉，sdkconfig 一行 CONFIG_BT_ENABLED=n，SRAM 直接回血。

graph LR A[开机] --> B{NVS 有凭据?} B -->|有| C[扫 AP] C --> D[按 RSSI 排序] D --> E[逐个试连] E -->|成功| F[STA 模式] E -->|3 次失败| G[SoftAP 模式] B -->|无| G G --> H["HTTP 192.168.4.1"] H --> I[手机填表单] I --> J[提交凭据] J --> K[试连] K -->|成功| L[落 NVS] --> F K -->|失败| H

一句话总结

屏只有 400×300，但板子有 16MB Flash 和 8MB PSRAM——能跑 web server，能跑 HTTPS 客户端拉 GitHub 数据，能编码图像。桌面摆件不该只是显示，它本来就是一台塞在 4.2 寸壳子里的 Linux 机器（虽然跑的是 FreeRTOS）。

下一篇说 ES7210 双麦 + esp-sr：从手搓 VAD 到神经网络。
